製品情報

フィルター・カートリッジ

メルトブローカートリッジフィルター

NSBTメルトブローカートリッジフィルターは、100%FADグレードのポリプロピレン樹脂の原材料を使用し、最先端バイオテクノロジー精密自動機器で製作しております。 熱溶着させることで、理想的な密度勾配により、安定した構造により低圧損、長寿命を確保しております。

特徴

  • ①100%ポリプロピレン樹脂を使用し、耐薬品性に
       優れており、あらゆる分野に適応できます。
  • ②外側から内側に進むにつれ細かくなる構造になっ
       ており、最適な粒子捕捉を確保し、熱溶着された
       濾材は繊維を離脱・脱落することがありません。
  • ③接着剤、添加剤及び潤滑剤は、一切使用してな
       く、溶出物・発泡等がありません。
  • ④優れた粒子捕集能力で、低圧損及び長寿命です。
  • ⑤FDAグレードのポリプロピレン樹脂素材を使用しております。

主要用途

各種洗浄液、メッキ液、RO/DIプレフィルター、ケミカル、石油化学プロセス、電子工業

データ詳細(PDF)

仕様

材質 ポリプロピレン(Polypropylene)
濾過精度 1、5、10、25、50、75、100μm
内径 φ28±2mm
外径 φ61±2mm
最大許容温度 60℃
最大許容差圧 0.1MPa at 60℃
推奨交換差圧 0.1MPa

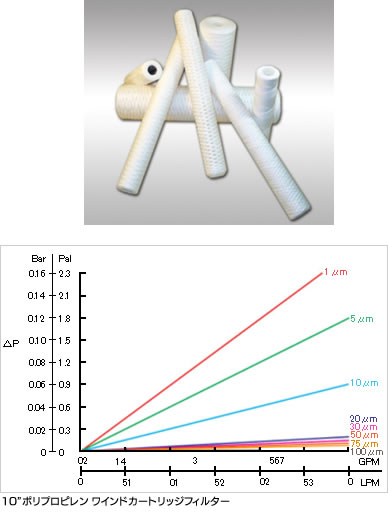

ワインドカートリッジフィルター

NSWT

NSWTフィルターカートリッジは、コンピューターの計算で最も広い濾過面積を確保できる菱形形状をコアから表面に至るまで保ちながら、渦巻き状に巻かれています。濾過される流体は、ワインドフィルター外側より入り、ゆるやかな密度を等間隔でワインディングされた濾層を通り中心コアを経て内側に流出されます。改良された密度勾配設計は、高流速・低圧損に優れた粒子捕捉能力を実現します。多種類の濾過素材は、幅広い分野に対応することが出来ます。

特徴

  • ①連続したワインドプロセスは、安定した高流速、
       優れた粒子捕捉能力とロングライフを実現し
       ます。
  • ②外側から内側に進むにつれ細かくなる構造になっ
       ており、最適な粒子捕捉を確保し、熱溶着された
       接着剤、添加剤及び潤滑剤は、一切使用しており
       ません。
  • ③最も広い濾過面積を確保できるよう、コンピュー
       ター計算により算出した菱形構造になっておりま
       す。
  • ④多種類の濾過素材はあらゆる分野に適用可能で
       す。

主要用途

各種洗浄液、メッキ液、RO/DIプレフィルター、ケミカル、石油化学プロセス、電子工業

データ詳細(PDF)

仕様

材質 ポリプロピレン(Polypropylene)、コットン(Bleached Cotton)、グラスファイバー(Glass Fiber)
濾過精度 1、5、10、20、30、50、75、100μm
コア材質 ポリプロピレン(Polypropylene)SUS304
内径 φ28±2mm
外径 φ61±2mm
最大許容温度 ポリプロピレン:80℃(その他材質には、別途連絡させていただきます)
推奨交換差圧 0.1MPa

NSW-PP

NSW-PPタイプ

ポリプロピレン製のヤーンをポリプロピレン製のコアにワインディングしたもので、フィルターの素材はすべてポリプロピレン製です。最も一般的なワインドカートリッジで一般工業用水・強酸・濃縮アルカリから合成樹脂・塗装等のろ過に使用されます。

NSW-PP-Fタイプ

ポリプロピレン製のヤーンをポリプロピレン製のコアにポリプロピレン製の不織布を巻きワインディングしたもので、フィルターの素材はすべてポリプロピレン製です。最も一般的なワインドカートリッジで、糸の脱落繊維防止に開発された製品です。
一般工業用水・強酸・濃縮アルカリから合成樹脂・塗装等のろ過に使用されます。

NSBW-PPタイプ

外径が110φと有効ろ過面積が通常のワインドカートリッジよりも大きいため、大きくろ過流量が得られ、ライフが長くなります。一般工業用水・強酸・濃縮アルカリから合成樹脂・塗装等のろ過に使用されます。

適格流水表(全長250mmの場合)

公称孔径[μm] 0.5 1 3 5 10 25 50 75 100 150 200
水(ℓ/min) 2 5 8 10 13 15 20 25 30 33 36
潤滑油40 CP(ℓ/min) 1.0 2.5 4 5 6 7 10 12 15 16 18
灯油3.5 CP(ℓ/min) 1 4 6 8 10 12 16 21 24 26 28

ろ過精度表

ろ過精度 公称孔径[μm] 0.5 1 3 5 10 25 50 75 100 150 200
初期漏洩粒子径[μm] 10 20 30 35 50 65 80 100 120 170 215
初期効率[%] 50 47 45 42 40 30 20 15 10 5 3

NSW-CS

NSW-CSタイプ

コットン製のヤーンをステンレス製のコアにワインディングしたものです。耐熱性・耐油性にすぐれ石油製品及び飲料水・食品の他アルコール・各種有機溶剤等のろ過に使用されます。
(耐熱温度:150℃)

NSW-CAタイプ

コットン製のヤーンをポリアセタール製のコアにワインディングしたものです。
使用済みフィルターをヤーンとコアの分離作業をする事もなく処分できるよう開発された製品です。耐熱性・耐油性にすぐれ石油製品及び飲料水・食品の他アルコール・各種有機溶剤等のろ過に使用されます。但し、使用温度により使用可能期間が異なります。
(耐熱温度:130℃)

適格流水表(全長250mmの場合)

公称孔径[μm] 0.5 1 3 5 10 25 50 75 100 150 200
水[ℓ/min] 0.5 3 6 7 9 13 17 22 25 30 33
潤滑油40 CP[ℓ/min] 1.0 1.5 2.5 3 4 6 8 10 12 15 17
潤滑油40 CP[ℓ/min] 1.0 1.5 2.5 3 4 6 8 10 12 15 17
灯油3.5 CP[ℓ/min] 0.5 2.5 5 6 7 10 14 17 21 24 27

ろ過精度表

ろ過精度 公称孔径[μm] 0.5 1 3 5 10 25 50 75 100 150 200
初期漏洩粒子径[μm] 10 20 30 35 50 65 80 100 120 170 215
初期効率[%] 50 47 45 42 40 30 20 15 10 5 3

フィルターハウジング

UPフレッシャー

品名 UP-250-01 フラットシールカートリッジタイプ UP-250-02 Oリングシールカートリッジタイプ(222-Oリング付) UP-500-01 フラットシールカートリッジタイプ UP-500-02 Oリングシールカートリッジタイプ(222-Oリング付)


対応フィルター
カートリッジサイズ
直径60mm~70mm
長さ250mm
直径60mm~70mm
長さ500mm
設計圧力 0.79MPa(8kgf/cm2) 瞬間耐圧3.92MPa(40kgf/cm2)
設計温度 60℃
接続口径 3/4" PT
本体重量 814g 817g 1180g 1180g

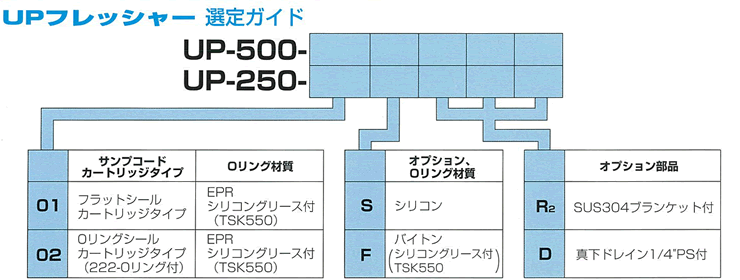

UPフレッシャー 選定ガイド

UHフレッシャー

品名 UH-125 UH165・200 UH-250 UH-500 UH-750


対応フィルター
カートリッジサイズ
直径60mm~70mm
長さ125mm
直径60mm~70mm
長さ165mmまたは200mm
直径60mm~70mm
長さ250mm
直径60mm~70mm
長さ500mm
直径60mm~70mm
長さ750mm
設計圧力 0.79MPa(8kgf/cm2) 瞬間耐圧3.92MPa(40kgf/cm2)
設計温度 40℃
接続口径 3/4" PT , 1/2" PT
本体重量 660g 730g 930g 1810g 2680g

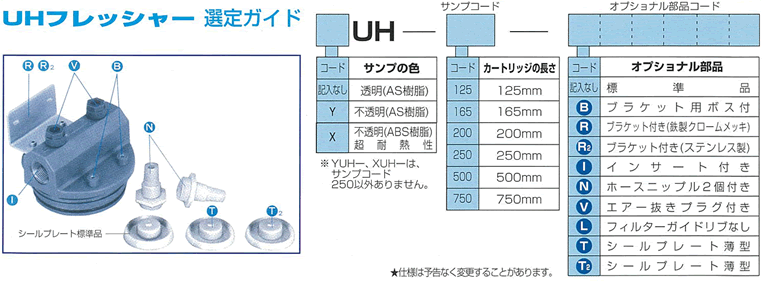

UHフレッシャー 選定ガイド

その他の商品

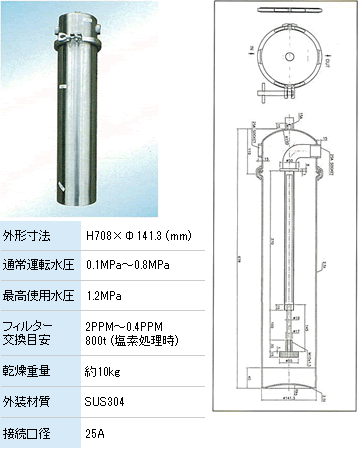

RCOハウジング

RCOハウジング

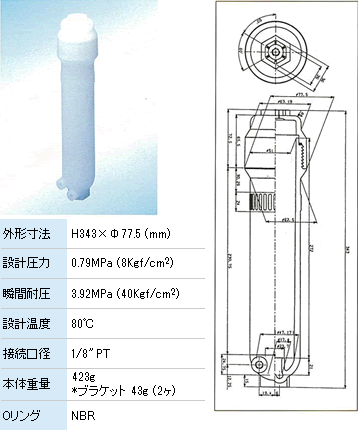

RO300G

RO300G

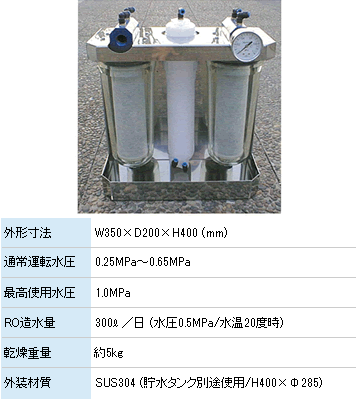

XL-800S

XL-800S

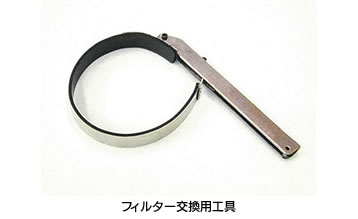

フィルターレンチ

フィルターレンチ
